GALETS COMBINÉ CLASSIQUE (AXIAL FIXE)


À l'origine utilisés dans les chariots élévateur, les galets combinés (rouleaux combinés) peuvent être utilisés dans une variété d'applications verticales et horizontales de mouvement linéaire. Les galets sont disponibles en stock dans les gammes classique, eccentrique et Jumbo. Chaque galet a une section en acier correspondante (rail) et est disponible avec la plaque de montage pour la facilité d'assemblage.

Choisir le galet combiné approprié.

download datasheet catalogue galet combinés axial fixe
Rails (Profils)



Cliquez sur le numéro de galet pour la fiche technique (Anglais) sur le galet, le rail et la plaque. GALET D
mm
T
mm
d
mm
H
mm
h
mm
B
mm
A
mm
S
mm
r
mm

Numéro de Rail
Numéro de la Plaque 3D
CAO
(dwg)
Fiche Technique
(pdf)

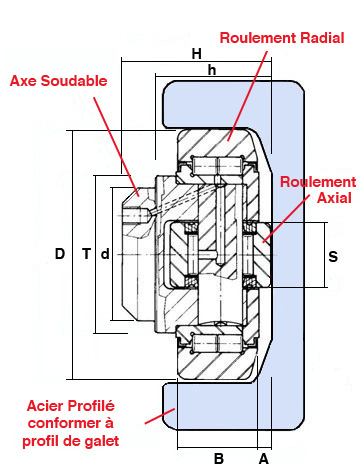

galet combiné - dessin de dimensions 4.053 52.5 40 30 33 27 17 2 15 2 EC053 PL00 3D cad Combined Bearing data sheet
4.054 62 42 30 37.5 30.5 20 2.5 20 3 2890 PL0 3D cad Combined Bearing data sheet
4.055 70.1 48 35 44 36 23 2.5 22 4 2867 3018 PL1 3D cad Combined Bearing data sheet
4.056 77.7 54 40 48 36.5 23 3 24 4 2810 PL2 3D cad Combined Bearing data sheet
4.057 77.7 53 40 40 29 23 3 24 4 3019 3D cad Combined Bearing data sheet
4.058 88.4 59 45 57 44 30 3.5 26 3 2811 3020 PL3 3D cad Combined Bearing data sheet
4.059 101.2 67 50 46 33 28 3 30 3 2912 3D cad Combined Bearing data sheet
4.060 107.7 71 55 54 40 31 3 34 5 3100 3D cad Combined Bearing data sheet
4.061 107.7 71 60 69 55 31 4 34 5 2862 PL4 3D cad Combined Bearing data sheet
4.062 123 80 60 72.3 56 37 5 40 5 2891 3353 PL4 3D cad Combined Bearing data sheet
4.063 149 103 60 78.5 58.5 45 5.5 50 3 2757 PL6 3D cad Combined Bearing data sheet
4.011 149 103 60 86 67 45 5.5 50 3 2757   3D cad Combined Bearing data sheet

CAPACITÉS DE CHARGE
Capacités statiques et dynamiques de charge pour les galets radiaux et axiaux. S'il est utilisé avec un profil en acier accouplé, la charge limite est la pression de Hertz.

galet combiné classique
BEARING
Part Number
C
(kN)
C0
(kN)
Ca
(kN)
C0a (kN)

C = Dynamique Radial

C0 = Statiques Radial

Ca = Dynamique Axial

C0a =Statique Axial

4.053 24 32 7 7
4.054 31 35.5 11.1 11.5
4.055 45.5 51 14 13
4.056 48 56.8 18 18
4.057 48 56.8 18 18
4.058 68 72 23 23
4.059 73 82 25 27
4.060 81 95 31 36
4.061 81 95 31 36
4.062 110 132 43 50
4.063 151 192 68 71
4.011 151 192 68 71
